酒精报警器安装注意及接线方式

2020-07-14

酒精报警器的安装注意事项

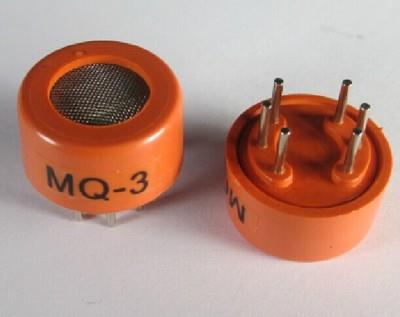

(1)警示器探针主要是与燃烧气敏传感器接触的检测元件,是在白金丝线圈上涂有氧化铝和胶粘剂的球状,其外表面附着有铂等稀有金属。因此,安装时请注意不要掉落探针。

(2)警示器安装高度一般为1604250px,便于维修人员进行日常维护。

(3)警示器为安全仪表,具有声音和光的显示功能,设置在工作人员容易看到的地方,及时消除危险。

(4)警示器周围不存在影响仪表工作的强电磁场(如大功率电机、电压互感器)

(5)被测量气体的密度不同,室内探针的设置位置也不同。如果测量气体的密度小于空气密度,请将探针放置在离屋顶750px的地方,方向朝下。相反,请将探针放置在离地面750px的地方,方向朝上。

控制器使用三芯屏蔽线与探针连接(注:单芯线直径在0.75mm国标线以上,因实际距离而异),将屏蔽层与控制器外壳连接,确保接地。使用RVV电缆时,请穿过金属管,确保金属管接地。

酒精报警器接线方式

1.使输入控制器端子和探针端子相对应;

2.输出端子与联动设备的连接;

3.排风机等感应设备满足5A/220VAV以下的条件时,可以直接连接到输出端子;

4.但负载设备大于5A/220VAV时,需要外接适配器设备,以免负载设备直接连接到输出端子;

5.控制器、探针必须确保可靠的接地;

6.进行酒精报警器的各种安装作业时,首先需要切断电源。如果切断电源,可能导致本体烧坏。
